概述

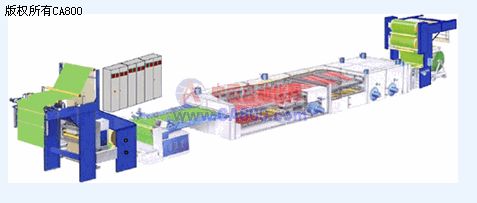

工藝流程：軋車上超喂下超喂主鏈毛刷出布落布
工藝說明：
拉幅工藝：對織物緯向施以一定的拉力，消除織物在前處理及染色印花過程中因經向張力較大而產生的布邊不齊、緯紗歪斜、幅寬不等等缺點。
定形工藝：將織物在適當張力條件下，加熱到所需溫度并保持一定時間，使纖維分子鏈在新的位置上重新調整，然后以適當速度冷卻，將織物受熱變化的狀態固定下來�？梢韵椢锷显械陌櫤�，還能防止再產生新的褶皺。
傳動系統：全機主要有7個同步傳動單元(見系統框圖，其中，主鏈分傳動)，4臺循環風機(8室烘房)，2臺排風機。
技術要求：
1．左右主鏈需要速度及位置同步，避免織物緯斜。
2．10段門幅控制，調幅精度控制在±2mm之內。
3．溫度控制，8路PT100信號輸入PLC。
4．張力控制。

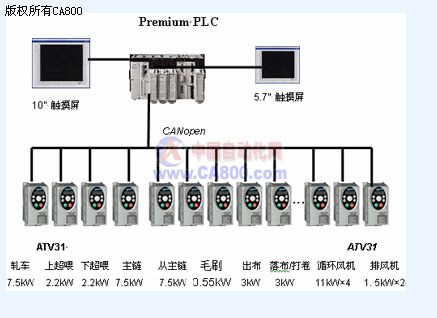

控制系統框圖
控制特點和方案說明
整個系統采用CANopen通訊數字量控制，主要控制如下：
1．傳動部分：交流變頻傳動。
2．控制部分：兩臺HMI(機頭機尾)、ATV31變頻器、8路AI、12路40kHz高速計數、CANopen總線。
3．主鏈一主一從，采用編碼器信號反饋，PLC每20ms對從主鏈編碼器進行采樣，與主主鏈編碼器信號進行比較，根據反饋脈沖差值調整從主鏈速度，之后清零主從脈沖值，避免累計誤差產生，以保證主從主鏈的速度同步。在HMI上設有從機速度點動修正。
4．除進布和出布側外，每室烘房也設有門幅控制，全機共有10段調幅，為了使門幅誤差在工藝要求之內，采用編碼器雙向計數控制。
5．烘房溫度直接由8路PT100模擬量輸入PLC(控制精度12位)，并由PLC編程進行PID調節，在HMI上顯示各段烘房溫度并可調整。
6．各傳動單元之間無張力傳感器，因此在HMI上都設有速度微調。
7．上下超喂變頻外接制動電阻，避免在負超喂過程中的能耗制動引發變頻器頻繁故障。
8．各單元工藝速度關系：
V上超=V主×(1+K1%)
V下超=V上超×(1+K2%)
V軋車=V下超×(1+K3%)
V毛刷=V上超×(1+K4%)
V出布=V主×(1+K5%)
V落/打=V出布×(1+K6%)
